项目 | 规格 | 单位 | 机型 | |||

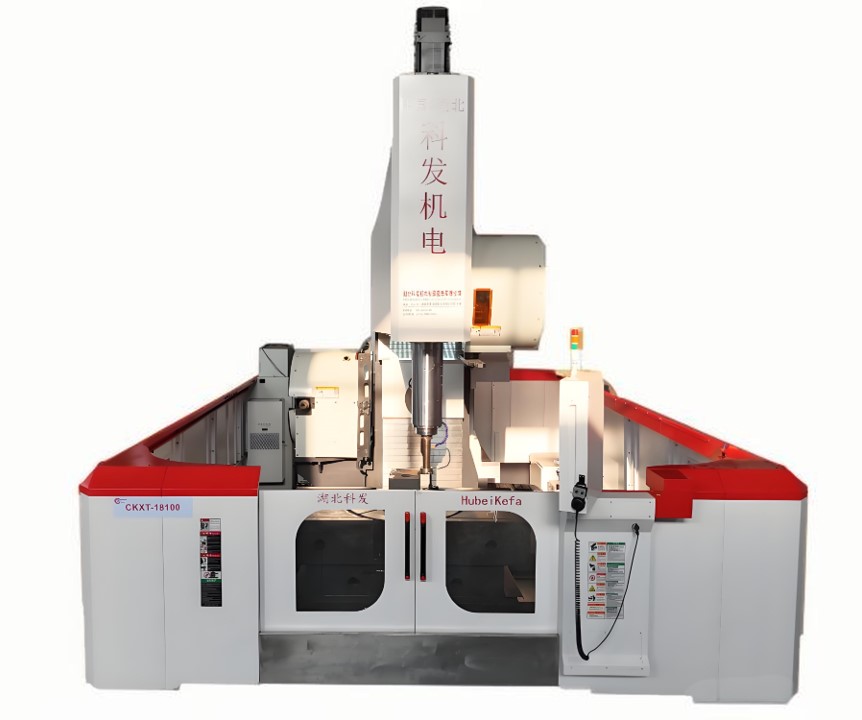

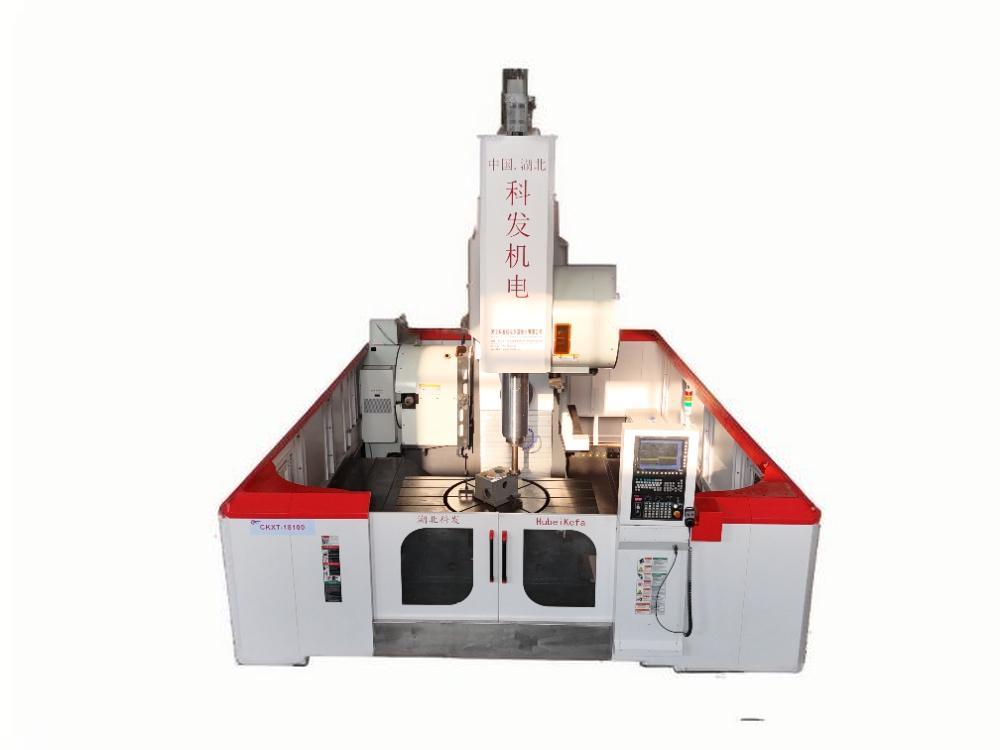

CKXT-18100 | CKXT-28100 | CKXT-38100 | CKXT-48100S | |||
行程 | X轴行程 | mm | 1800 | 2800 | 3800 | 4800 |
Y1轴行程 | mm | 1000 | 1000 | 1000 | 1000 | |
Y2轴行程 | mm | 800 | 800 | 800 | 800 | |
Z1轴行程 | mm | 1200 | 1200 | 1200 | 1200 | |
Z2轴行程 | mm | 1000 | 1000 | 1000 | 1000 | |
导轨型式 | / | 线轨 | 线轨 | 线轨 | 线轨 | |
工作台 | 工作台尺寸 | mm | 1200X2200 | 1200X2600 | 1200X3200 | 1200X2200 双工作台,X轴方向5100 |
工作台承重 | t | 4 | 4 | 4 | 6 | |
转台直径 | mm | 1200 | 1200 | 1200 | 1200 | |
转台电机 | kw | 27 | 27 | 27 | 27X2 | |
转台转速 | r/min | 5-120无级调速 | 5-120无级调速 | 5-120无级调速 | 5-120无级调速 | |
转台分度 | deg | 360°(±0.001°) | 360°(±0.001°) | 360°(±0.001°) | 360°(±0.001°) | |
转台T型槽 | no/mm | 8-22X45° | 8-22X45° | 8-22X45° | 8-22X45° | |
工作台T型槽 | no/mm | 7-22X160 | 7-22X160 | 7-22X160 | 7-22X160 | |
主轴 | 主轴锥度 | type | BT50 | BT50 | BT50 | BT50 |
主轴转速 | r/min | 10-3500 | 10-3500 | 10-3500 | 10-3500 | |
主轴传动方式 | / | 直联式 | 直联式 | 直联式 | 直联式 | |
换刀装置 | 换刀方式 | / | 圆盘式 | 圆盘式 | 圆盘式 | 圆盘式 |
刀柄规格 | type | BT50 | BT50 | BT50 | BT50 | |
刀库容量 | tools | 24 | 24 | 24 | 24 | |
电机 | 主轴电机 | kw | 22X2 | 22X2 | 22X2 | 22X2 |
伺服电机X/Y1/Y2/Z1/Z2 | kw | 8/7.5/8/8/8 | 8/7.5/8/8/8 | 8/7.5/8/8/8 | 8/7.5/8/8/8 | |
精度标准 | 定位精度 | mm | 0.010/0.010/0.010 | 0.010/0.010/0.010 | 0.010/0.010/0.010 | 0.010/0.010/0.010 |
重复精度 | mm | 0.005/0.005/0.005 | 0.005/0.005/0.005 | 0.005/0.005/0.005 | 0.005/0.005/0.005 | |
机床尺寸 | 长/宽/高 | mm | 5420X6630X2000 | 6420X6630X2000 | 7500X7380X2800 | 8500X7380X2800 |
机床重量 | t | 22 | 24 | 26 | 32 | |
加工工件 | 最大车削直径 | mm | 2000 | 2000 | 2000 | 2400 |
最大工件高度 | mm | 1200 | 1200 | 1200 | 1200 | |
最大加工长度 | mm | 1800 | 2800 | 3800 | 4800 |
